Kamery termowizyjne i bezkontaktowe termometry na podczerwień (IR) są używane do bezkontaktowego pomiaru temperatury w wielu różnych zastosowaniach. Oba narzędzia działają na tej samej zasadzie: wykrywają promieniowanie podczerwone i przekształcają je na odczyt temperatury. Kamery termowizyjne mają jednak kilka zalet w porównaniu z termometrami na podczerwień.

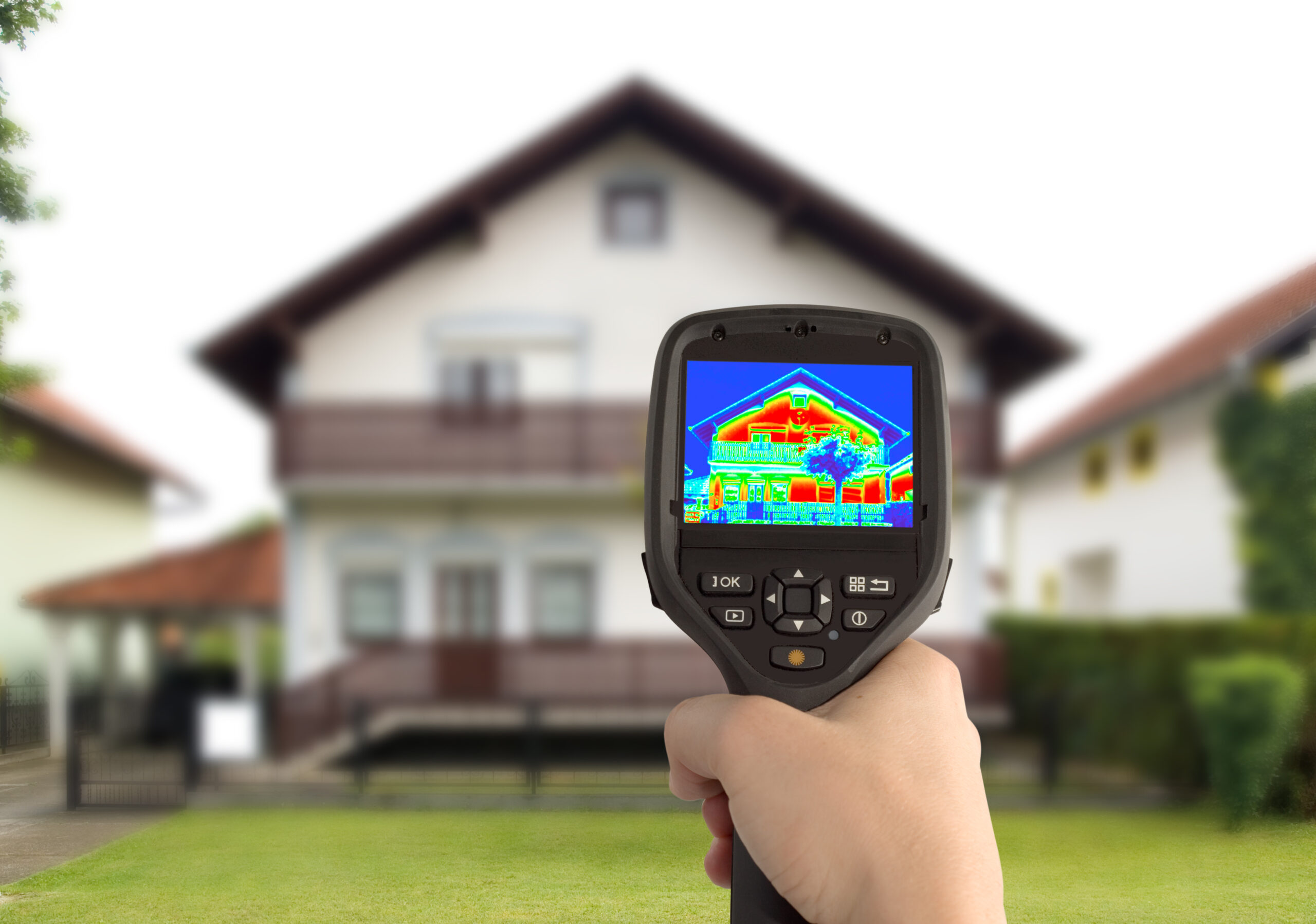

Termometr na podczerwień, znany również jako pirometr punktowy lub pistolet na temperaturę, podaje jedną wartość – pomiar temperatury w jednym punkcie na obiekcie. Kamera termowizyjna podaje odczyty temperatury dla każdego piksela całego obrazu termicznego i pozwala na wizualizację całej sceny w podczerwieni. Kamery termowizyjne mogą również mierzyć temperaturę z większej odległości, umożliwiając użytkownikowi szybką kontrolę dużych obszarów.

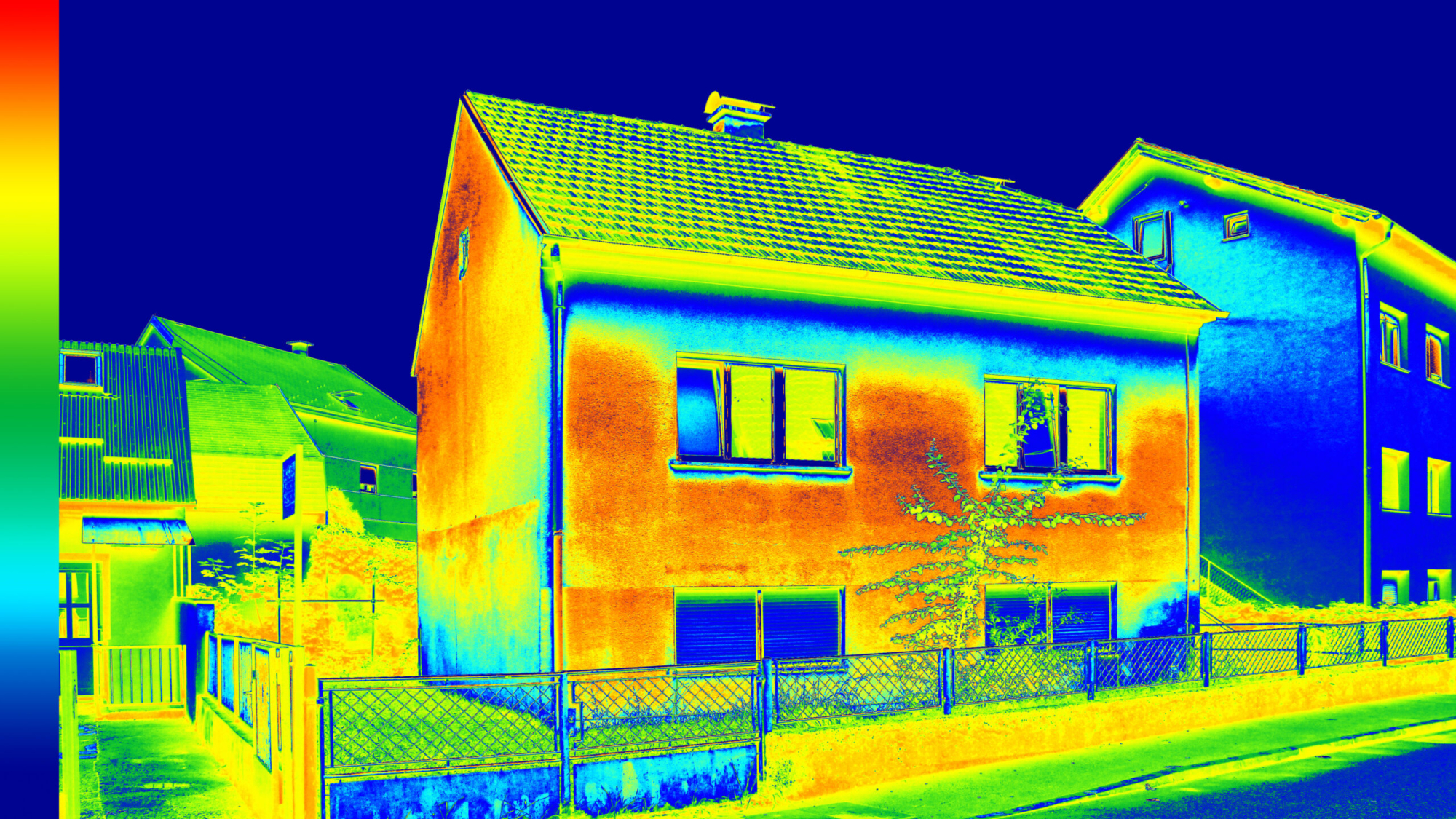

Kamera termowizyjna może szybko zidentyfikować gorące punkty na obrazie.
Ponieważ działa na tej samej zasadzie fizycznej co kamera termowizyjna, termometr na podczerwień można postrzegać jako kamerę termowizyjną z tylko jednym pikselem. Chociaż jest przydatny do wielu zadań, ponieważ mierzy temperaturę tylko w jednym punkcie, operator może łatwo przeoczyć istotne informacje.
Termometr na podczerwień może mierzyć tylko jeden punkt naraz, co oznacza, że znalezienie gorącego punktu lub innej usterki może zająć więcej czasu.
Pomiar temperatury z odległości
Główną zaletą kamer termowizyjnych w porównaniu z termometrami na podczerwień jest możliwość dokładnego pomiaru temperatury z większych odległości. Odległość, z której dana kamera termowizyjna lub termometr na podczerwień może dokładnie zmierzyć obiekt o określonej wielkości i uzyskać dokładny pomiar temperatury, nazywana jest stosunkiem odległości do wielkości (stosunek D:S).
Zrozumienie stosunku odległości do rozmiaru
Większość kamer termowizyjnych ma znacznie większy stosunek D:S niż termometry na podczerwień. Przykładowo, przeciętny termometr na podczerwień może mierzyć obiekt o rozmiarze 1 cm z odległości od 10 do 50 cm. Większość kamer termowizyjnych może dokładnie mierzyć temperaturę obiektu o tym rozmiarze (1 cm) z odległości kilku metrów.
Pomiar temperatury tysięcy punktów jednocześnie
Nawet jeśli gorący punkt jest zbyt mały lub znajduje się zbyt daleko, aby można go było dokładnie zmierzyć, kamera termowizyjna może nadal go wykryć podczas skanowania obszaru, dając operatorowi możliwość zbliżenia się i uzyskania dokładniejszego odczytu. Z kolei termometry na podczerwień zazwyczaj wymagają, aby przed pomiarem znać miejsce, w którym znajduje się gorący punkt lub obszar zainteresowania.
Skanowanie dużych obszarów z wieloma komponentami za pomocą termometru na podczerwień jest czasochłonnym zadaniem, ponieważ każdy komponent trzeba skanować osobno. Kamera termowizyjna może wykryć nawet najmniejsze problemy znacznie szybciej.
Pomiar małych obiektów
Termometry na podczerwień mają również ograniczoną zdolność pomiaru temperatury na małych obiektach. Ta funkcja staje się coraz ważniejsza w kontroli elektroniki. Ponieważ nasze urządzenia są coraz szybsze i coraz mniejsze, znalezienie sposobów na odprowadzanie ciepła i identyfikację gorących punktów staje się coraz trudniejsze.
Termometr na podczerwień może skutecznie wykrywać i mierzyć temperaturę, ale jego rozmiar plamki może być zbyt duży do pomiaru bardzo małych elementów. Jednak kamery termowizyjne z optyką zbliżeniową mogą skupiać się na plamce o rozmiarze poniżej 5 μm (mikrometrów) na piksel. Dzięki temu inżynierowie i technicy mogą wykonywać pomiary w bardzo małej skali.
